移門五金配件－－移門鎖 |
|
|
|

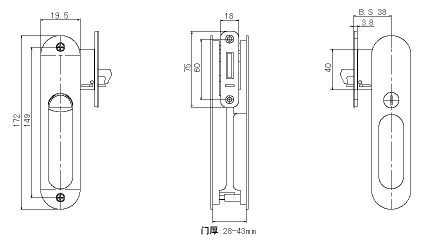

YS-68-M移門鎖帶顯示
 |

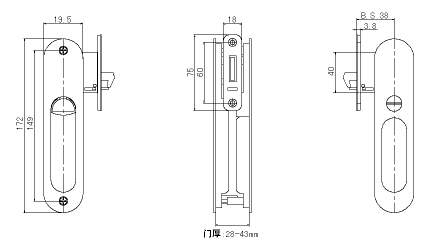

YX-05-K移門鎖帶鑰匙
|

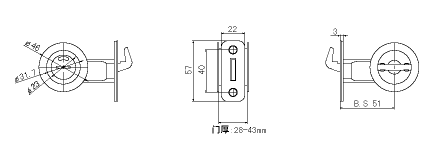

YX-65-K移門鎖帶保險
|
名稱 |
型號 |
表面處理 |
顏色 |
移門鎖帶顯示 |
YS-68-M |
涂裝 |
GL(金),SL(銀),U2(茶) |
移門鎖帶鑰匙 |
YX-05-K |
涂裝 |
GL(金),SL(銀),U2(茶) |
移門鎖帶保險 |
YX-65-K |
涂裝 |
GL(金),SL(銀),U2(茶) |
|
加工尺寸加工圖 |
 |
|
|
YS-68-M門加工尺寸圖 |
 |
|
|
|
|
|

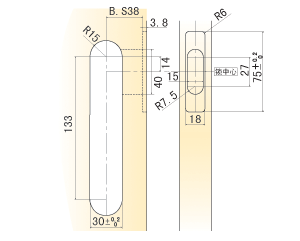

YX-05-K/YX-65-K門加工尺寸圖 |
|
|
|
安裝方法（YS-68-M） |
|
|
1.把移門鎖按圖中所示插入開槽中，然后用螺絲將
面板固定。（安裝時請注意門鎖與面板的方向）
|
|
|
|
| |
|
2.如圖把移門鎖面板插入開槽中，然后用螺絲固定。注:門厚28-35mm時用平頭螺絲(M4X12)、連接桿(L23)，
門厚35-43mm時用平頭螺絲(M4X20)、連接桿(L30)。
|
|
|
|
安裝方法（YX-05-K/YX-65-K） |
|
|
1.把移門鎖按圖中所示插入開槽中，然后用螺絲
將面板固定。（安裝時請注意門鎖與面板的方向）
|
|
|
|
|
|
2.如圖把移門鎖面板插入開槽中，然后用螺絲固定。注:門厚28-35mm時用平頭螺絲(M4X20)、連接桿(L21.4)，
門厚35-43mm時用平頭螺絲(M4X30)、連接桿(L28)。
|
|
|
|
|
