您現在的位置>>首頁>>移門五金配件>>移門安裝示意圖
移門五金配件－－移門安裝示意圖
品名：二扇移門（無下導軌）型號:YD-2-01

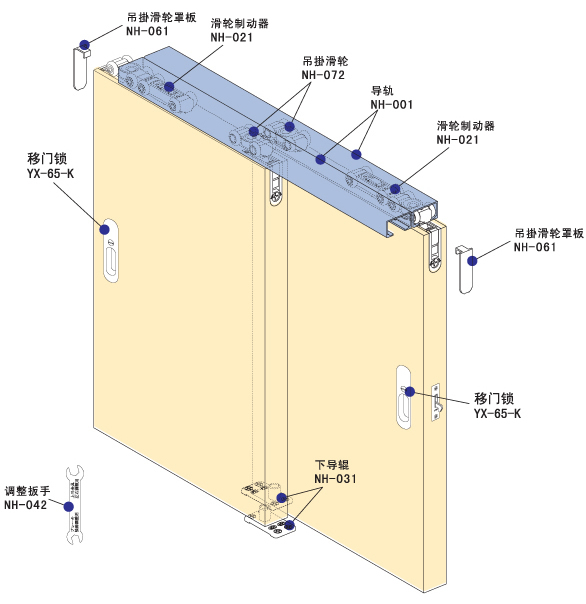

示意圖
YD-2-01五金配件表

配件
吊掛滑輪
NH-072
上導軌
NH-001
滑輪制動器
NH-021
滑輪罩板
NH-061
調整扳手
NH-042
下導輥
NH-031
移門鎖
YX-65-k

數量
2
2
2
4
1
2
1

安裝方法
　
1.將吊掛滑輪NH-072、滑輪制動器NH-021的
金屬外殼下。(先向下拔開撥桿再抽出金屬外殼)
　
2.把滑輪主體和制動器主體裝入上導軌
NH-001中。(安裝請先清掃導軌)
　
3.將上導軌NH-001固定在上門框的開槽中。
4.把滑輪制動器NH-021的制動片固定在導軌
內的規定位上。(固定螺絲頭部不得高出制動片)
　
5.將吊掛滑輪NH-072、滑輪制動器NH-021
的金屬外殼固定在門上部的開槽中。

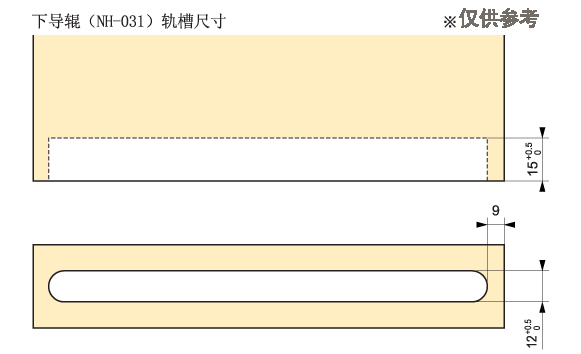

6.將下導輥NH-031固定在地面上。
(安裝時NH-031盡量和上導軌中心在一直線上)
　

7.如圖將門豎起后把下導輥NH-031插入門
下的開槽中， 再將吊掛滑輪NH-072的主體
　 插入左右兩邊的屬外殼中。 然后推上拔桿。
8.將吊掛滑輪罩板NH-061蓋在吊掛滑輪NH-072上。
　
9.把箱式移門鎖芯按圖中所示插入開槽中，然后用 螺
絲將面板固定。如圖把拉手插入開槽中，然后 用螺
絲將移門鎖面板完全固定。(移門和移門鎖可任意搭配)
10.把移門鎖扣按圖中所示插入門框開槽中，
然后用 螺絲定。(安裝時請注意鎖扣的上下方向)
調整方法
　

1.如果門出現上下間隙不均勻的
情況，請用十字螺絲刀 對NH-072 進行調
節。 使門與門框平行。(調節量+3mm，-3mm)
螺絲左旋=門扇下降
螺絲右旋=門扇上升
2.如果門出現左右傾斜時的情況，請用十字螺絲刀
調節下導輥NH-031、用調整板手NH-042調節
NH-072，使門垂直。（NH-031調節量為
+2mm，-2mm,NH-072調節量為+2mm，-2mm）

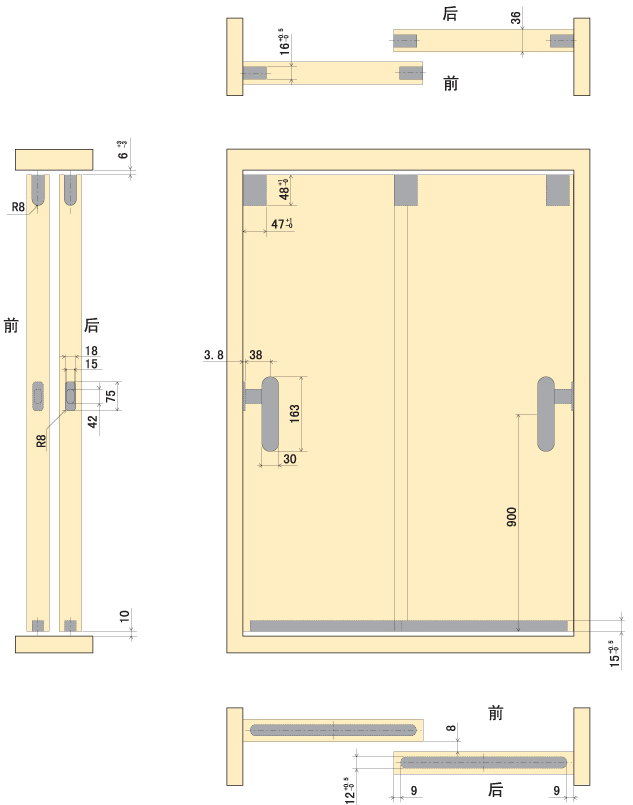

門的加工尺寸圖
