您現在的位置>>首頁>>移門五金配件>>移門安裝示意圖

移門五金配件－－移門安裝示意圖

品名：四扇移門（有下導軌）型號:YD-4-01

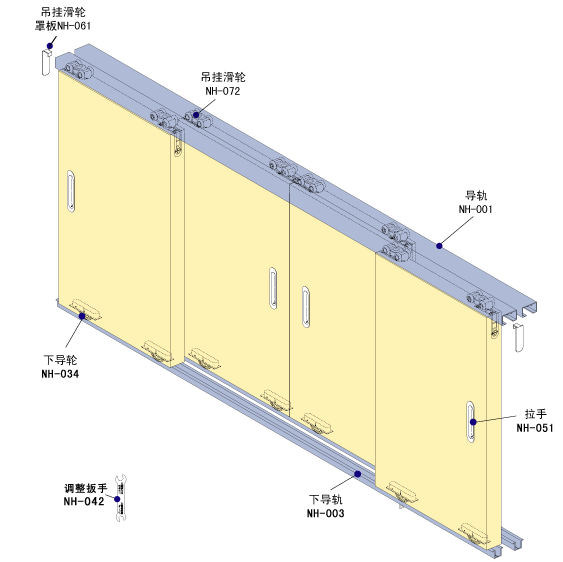

示意圖

YD-4-01五金配件表

配件	吊掛滑輪 NH-072	上導軌 NH-001	下導輪 NH-034	下導軌 NH-003	調整扳手 NH-042	拉手 NH-051	滑輪罩板 NH-061
配件
數量	8	2	8	2	1	8	8

安裝方法

1.將吊掛滑輪NH-072的金屬外殼下。
(先向下拔開撥桿再抽出金屬外殼)

2.把滑輪主體裝入上導軌NH-001
中。(安裝請先清掃導軌)

3.將上導軌NH-001和下導軌NH-003
分別固定在上下門框的開槽中。

4.將下導輪NH-034固定在門下的開槽中。

5.如圖將門豎起后把下導輪NP-034插入
下導軌NP-003中，再將吊掛滑輪NH-072的
主體插入左右兩邊的金屬外殼中。然后推上拔桿。

6.將吊掛滑輪罩板NH-061蓋在吊掛滑輪NH-072上。

7.將拉手NH-051固定在門的開孔處。
(移門和移門鎖可任意搭配)

調整方法

1.如果門出現上下間隙不均勻的
情況，請用十字螺絲刀對NH-072 進行調
節。使門與門框平行。(調節量+3mm，-3mm)
螺絲左旋=門扇下降
螺絲右旋=門扇上升

2.如果門出現左右傾斜時的情況，請用十字螺絲刀
調節下導輥NH-031、用調整板手NH-042調節
NH-072，使門垂直。（NH-031調節量為
+2mm，-2mm,NH-072調節量為+2mm，-2mm）

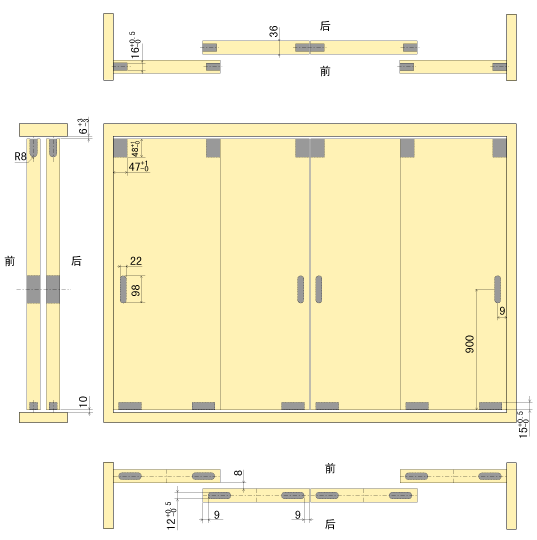

門的加工尺寸圖
